■標準装備品   1. ホルダー（28コ） 1セット 2. チルター 1セット 3. 充填ポンプ） 1セット 4. シャットノズル 1セット 5. 充填昇降カム 1枚 6. トリミングカッター 1セット

■主要仕様   充填機本体寸法 L:2040㎜ W:1330㎜ H:2190㎜ 充填機本体質量 1900㎏ 充填量 2〜400ｍＬ チューブ寸法 外径：φ13〜50㎜ 全高：200㎜ ※機械速度 55ヶ/min（MAX） 電源 3φ 200V 30A エアー消費量 4〜5MPa 300L/min 冷水消費量 5L/ min ホッパー容量 40L（標準装備） ※充填速度・シール速度は、充填量・内容物・チューブ材質 ・チューブ寸法によって異なります。

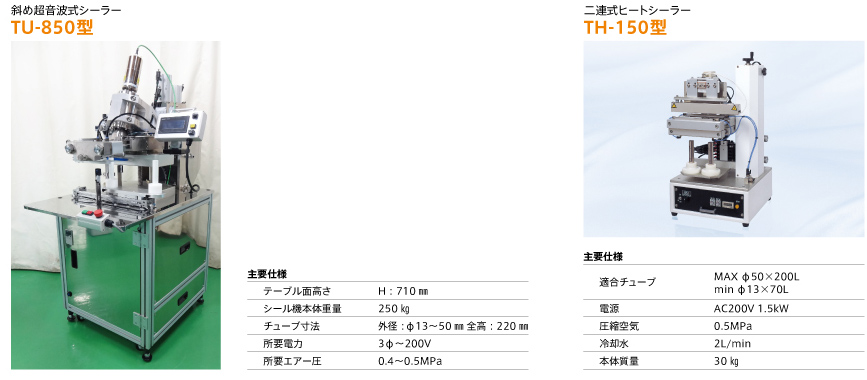

	●シール部 従来のヒートシールにかわる新しいシール法である「斜め超音波溶着法」の開発により、内容物の種類、付着物によるシール不良のないシールを可能にしました。 ●冷却、トリミング部 溶着後、直ちにシール部を冷却し、溶着強度を確保するシール部をストレート又は、両端をR形状にカットし、外観を整えます。		●チューブ供給部 チルター機構によりチューブを確実にホルダーに挿入します。		●充填部 シャットノズルの採用により低粘および洩糸性の物でも確実に充填できます。		●マーク合わせ部 (1) 容器の整列 (2) 内部エアー洗浄 (3) 容器検出 の3機種を同時に行います。		●ポリチューブからアルミラミネートチューブまで完璧なシールの秘密（意匠登録済） シール部のパターンがハニカムとなっており凸部がテーパーとなっているため樹脂面への食い込みが良くスリップを防止して、発熱効率が高く充分な溶着強度が得られます。

		■主要仕様   機械速度 30サイクル/min 生産能力 約20〜30本/ min（約1200〜1800本/h） 充填量範囲 1～400mL/1本当り 容器寸法範囲 樹脂チューブ容器・胴径φ13〜50㎜×長さ210㎜以下 ホッパー容量 30L（蓋付） ロットナンバー 3～6桁、数英字 接液部の材質 SUS316 使用動力源 電力：AC200V 15kW・圧縮エア：0.6MPa、100L/min 外形寸法 L:1160㎜ W:1410㎜ H:1950㎜ オプション シールパターン、ロット活字
